我们还没用上，人家已经拆解了…..
在苹果周一举行的 Spring Forward 发布会上，除了全新12寸 Retina MacBook 以及更多 Apple Watch 信息外，苹果还更新了 MacBook Air 和13寸 Retina MacBook Pro 产品线。
新款 MacBook Air 采用 Broadwell 处理器以及 Thunderbolt 2接口，还有更快的闪存。国外知名拆解网站 iFixit 今天对13寸和11寸 MacBook Air 进行了拆解。
这款 MacBook Air 的详细配置为：

文章插图

第五代双核英特尔 Core i5 处理器，内置英特尔 HD Graphics 6000 集成显卡
128GB 闪存（可以选配至512GB）
4GB LPDDR3 内存（可以选配8GB 内存）
13.3寸分辨率为1440 x 900 的屏幕
支持802.11ac 千兆 WiFi
Thunderbolt 2接口
双麦克风

这款全新 MacBook Air 的模具型号没有太大变化，是 A1466

文章插图
设备右侧是 SDXC卡槽、USB 3.0接口以及全新 Thunderbolt 2接口。左侧是 MagSafe 2 电源接口、音频接口以及另外一个 USB 3.0接口，这面还有双麦克风设计。

文章插图

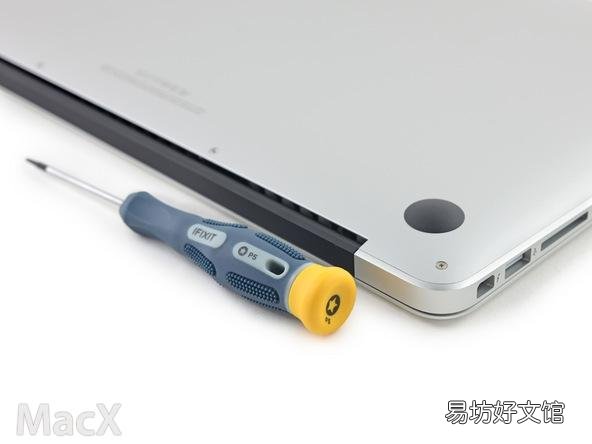

通过 Pentalobe 螺丝刀可以打开 MacBook Air 的后盖

文章插图
下面两张图片分别是2015款 MacBook Air 和2013年中期的 MacBook Air，你能分辨出来么

文章插图
第一张图片是2015款，第二章是2013年中期的 MacBook Air
MacBook Air 的电池通过五颗螺丝固定，没有粘合剂，所以取下时非常轻松。

文章插图
MacBook Air 的电池为7.6V，54Wh，7150mAh 。由于搭载了全新 Broadwell 处理器，电池续航可能增加，现在可以提供12 小时网页浏览或视频播放。

文章插图

文章插图
将 MacBook Air 的 PCIe 接口闪存取下

文章插图

文章插图
这块 SSD 上面的芯片包括：
红色：三星 S4LN058A01 PCIe 3.0 x4 AHCI 闪存控制器
橙色：三星 K4E4E324ED 512MB LPDDR3 DRAM
黄色：8颗三星 K9LDGY8S1D-XCK0 16GB 闪存（一共128GB）
苹果提到，新款 MacBook Air 的闪存性能是上一代产品的两倍

文章插图
将螺丝拧下后，我们可以拆下主板了。上面的芯片包括：

文章插图
红色：1.6 GHz 英特尔 Core i5 5250U 处理器，配备英特尔 HD Graphics 6000 显卡
橙色：英特尔 DSL5520 Thunderbolt 2 控制器
黄色：GL3219 Genesys Logic SDXC 控制器
绿色：LT3957 Linear Technologies 反相器
主板背面的芯片包括：

文章插图
红色：海力士 H9CCNNN8JTALAR LPDDR3 SDRAM 4 X1 GB 内存
橙色：博通 BCM15700A2，可能是无线网络芯片
黄色：海力士 H5TC4G63CFR 4Gb 低能耗同步 DRAM
绿色：旺宏电子 MX25L6473E 串行多 I/O 64Mb 闪存
紫色：德州仪器 TPS51980A 同步降压控制器
蓝色：德州仪器LM4FS1EH SMC 控制器
粉色：Intersil 958 26AHRZ N450MT 和SMSC EMC1704-2电流/ DC功率传感器，带有温度监控
最后，将侧面的 I/O 板拆下，这块 I/O 板与2013款 MacBook Air 相似。

文章插图
上面的芯片是 Cirrus Logic 4208-CRZ HD 音频解码器

文章插图

文章插图
拆解完毕。2015款 MacBook Air 的可维修性得分为4分，满分为10分。

文章插图

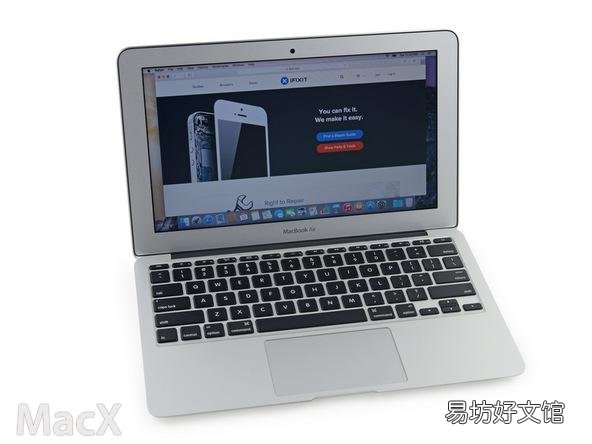

下面是11寸 MacBook Air 的详尽拆解。

文章插图
11寸 MacBook Air 的配置包括：

文章插图

第五代双核英特尔 Core i5 处理器，内置英特尔 HD Graphics 6000 集成显卡
128GB 闪存（可以选配至512GB）
4GB LPDDR3 内存（可以选配8GB 内存）
11.6寸分辨率为1366 x 768 的屏幕
支持802.11ac 千兆 WiFi
Thunderbolt 2接口
双麦克风

设备型号为 A1465，与2012年中期的 MacBook Air 相同。

文章插图
将后壳上的所有螺丝拧下

文章插图
11寸 MacBook Air 的内部与去年的产品没有太大区别

文章插图
将电池小心取下，由于使用螺丝，没有粘合剂，所以很轻松

文章插图
11寸 MacBook Air 的电池信息为7.6V，5100mAh（38.75Whr），与去年的相同

文章插图

文章插图
虽然13寸 MacBook Air 采用了更快的 SSD，不过11寸 MacBook Air 的 SSD 没有变化，与2013年的 MacBook Air 相同

文章插图
SSD 上的芯片包括：

文章插图

文章插图
红色：8个闪迪 05131 016G 16GB NAND 闪存（总共128GB）
橙色：Marvell 88SS9183 PCIe SSD 控制器
黄色：三星 K4B2G1646E 2 Gb （256MB）DDR3 SDRAM
【a1465详细介绍与拆机详解 a1465苹果笔记本参数配置】 将 MacBook Air 的主板取下

文章插图
芯片包括：
红色：1.6GHz 英特尔 Core 5250U 处理器，包含英特尔 HD Graphics 6000 集成显卡
橙色：英特尔 DSL5520 Thunderbolt 2控制器
黄色：德州仪器 58873D 同步降压 NexFET 功率金氧半场效晶体管
绿色：安森美半导体 902F RBV1L 双 N 频道金氧半场效晶体管

文章插图
主板的后面使用的芯片包括：
红色：海力士 H9CCNNN8JTALAR LPDDR3 SDRAM 4 X1 GB 内存
橙色：海力士 H5TC4G63CFR 4Gb 低能耗同步 DRAM
黄色：博通 BCM15700A2，可能是无线网络芯片
绿色：旺宏电子 MX25L6473E 串行多 I/O 64Mb 闪存
紫色：德州仪器LM4FS1EH SMC 控制器
蓝色：德州仪器 TPS51980A 同步降压控制器
粉色：Intersil 958 26AHRZ N450MT 和SMSC EMC1704-2电流/ DC功率传感器，带有温度监控
